CNC priprema i izvoz

CNC modul stoji između crteža i stroja. Definira koje se obrade rade na kojem profilu, gdje točno leže, po kojim pravilima se ponavljaju i kako izlaze u format koji vaš stroj razumije. Umjesto da se svaka pozicija priprema ručno, obrade se opisuju jednom kao pravilo i dalje se primjenjuju same.

Priprema se radi na razini sustava i profila, ne po elementu. Kad jednom opišete kako se buši odvod na tom profilu, to vrijedi za svaki element koji ga koristi — i za onaj koji ćete nacrtati za pola godine.

Zatražite informacije Svi moduli

CNC 2D prikaz: obrade ucrtane na okviru, krilu, prečki i štulpu, uz kotni lanac od ulaza i panel odabrane obrade

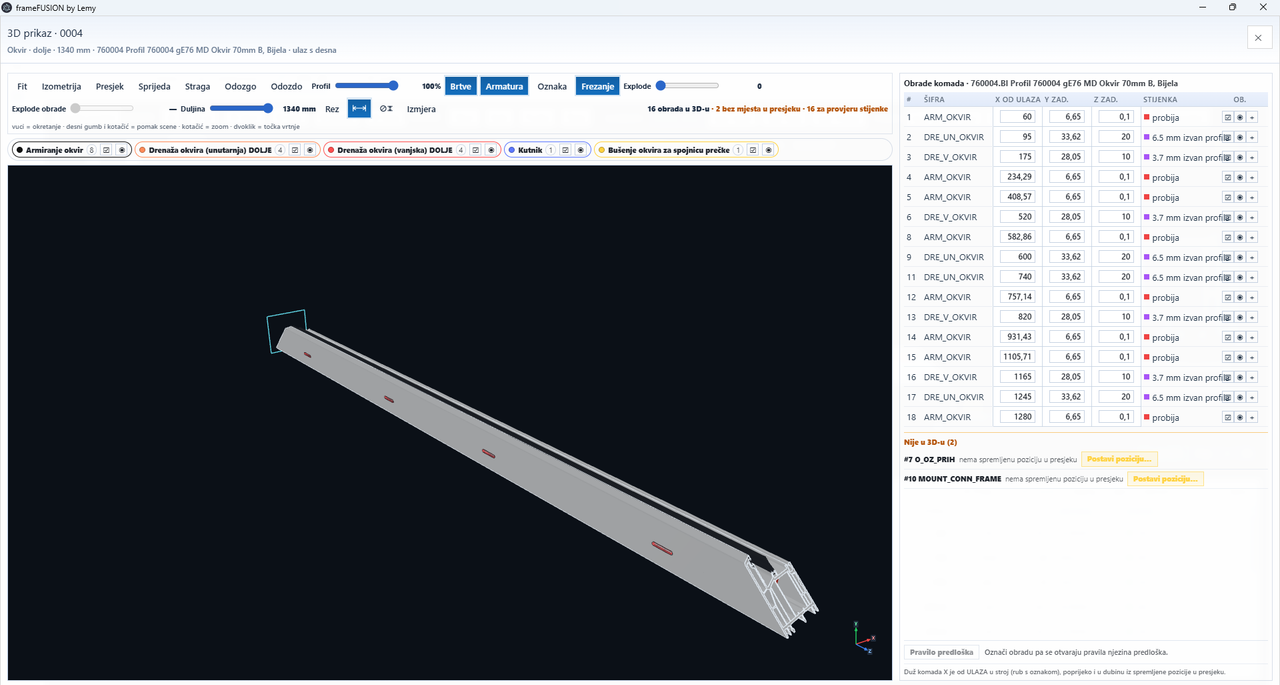

3D prikaz jednog komada okvira s ucrtanim obradama, popisom skupina obrada i tablicom pozicija po X od ulaza

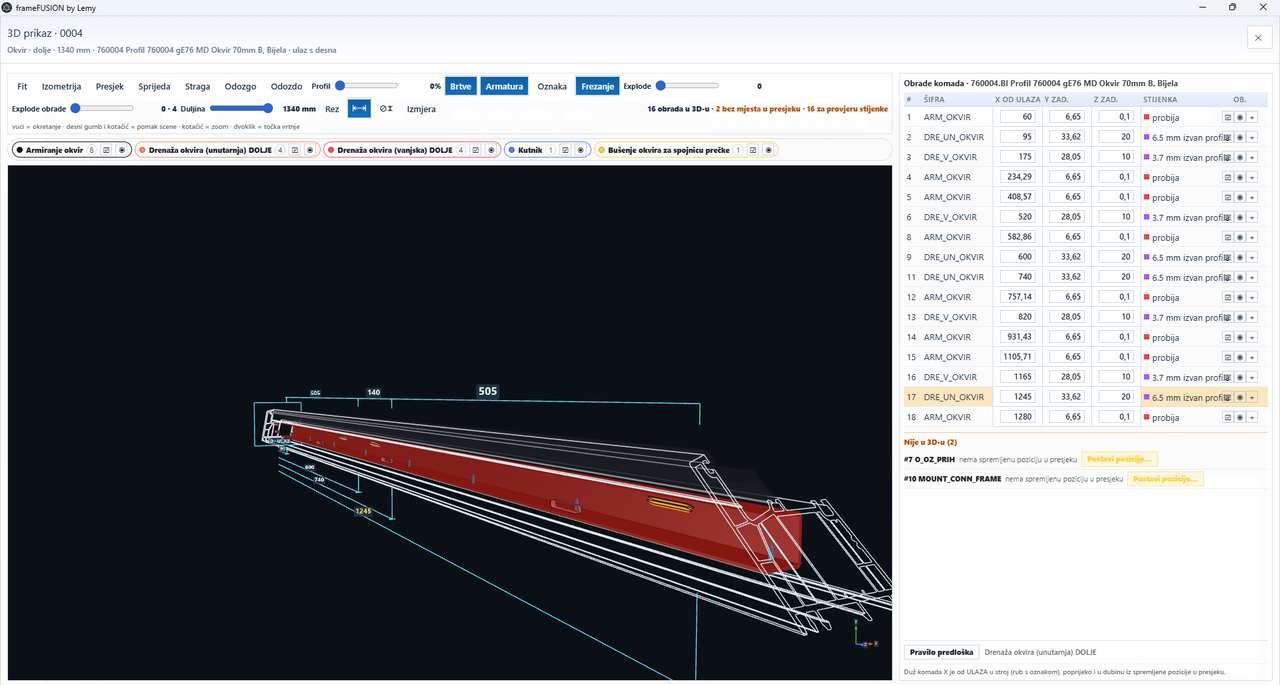

Isti komad s prozirnim profilom: presjek u crvenom, kote obrada i provjera probija li alat stijenku

KAKO RADI

Što cnc stvarno radi.

Sedam radnih cjelina

Modul je podijeljen na cjeline koje prate način rada tehnologa: sistemi i profili, obrade, geometrije obrada, predlošci, izvještaji, kolizije i postavke. Svaka radi nad istim podacima, pa se s pravila prelazi na provjeru i natrag bez izvoza i ponovnog uvoza.

Sistemi i profili: Veza između sustava, serije profila i obrada koje na njih idu.
Obrade: Pojedinačne operacije s pozicijom, kutom i parametrima.
Geometrije obrada: Oblici koji se ponavljaju, opisani jednom i pozvani po potrebi.
Predlošci: Skupovi obrada koji se primjenjuju na cijeli profil ili tip elementa.
Izvještaji: Pregled onoga što je pripremljeno i što nedostaje.
Kolizije: Pravila koja hvataju obrade koje se preklapaju ili zabadaju jedna u drugu.
Postavke: Definicije strojeva, formata izvoza i parametara po stroju.

Sedam tipova strojeva

Program razlikuje tipove strojeva jer im se izlaz bitno razlikuje. Pila dobiva duljine i kutove, obradni centar operacije s koordinatama, pila za letvice stakla vlastiti popis. Svaki tip ima svoju obitelj izvoza, pa isti nalog može istovremeno hraniti više strojeva u pogonu.

CNC pila: Rezanje profila po duljini, s lijevim i desnim kutom.
Obradni centar: Bušenja, glodanja i ostale operacije s koordinatama.
Razrezno-obradni centar: Rezanje i obrada u jednom prolazu.
Pila za letvice stakla: Zasebna obitelj izvoza za staklene letvice.
Pila za armaturu: Duljine i komadi armature po profilu.
Automatsko okivanje: Podaci za strojno postavljanje okova.
Varilica: Podaci za varenje kutova.

2D pregled prije nego što stroj krene

Obrade se vide ucrtane na stvarnom elementu — po okviru, krilu, prečki i štulpu — s oznakama dijelova i tablicom operacija uz crtež. Mjerni sloj daje udaljenost od ruba do obrade, a pojedini komad može se otvoriti i u 3D prikazu. To je jedini trenutak u kojem se greška u pripremi vidi besplatno.

Obrade po dijelu: Svaka operacija na okviru, krilu, prečki ili štulpu na kojem stvarno leži.
Tablica operacija: Popis uz crtež, s parametrima i oznakom dijela.
Kotni lanac od ulaza: Udaljenosti obrada od strane s koje profil ulazi u stroj, uz preračun na koordinate stroja.
Provjera kolizija: Pravila koja javljaju preklapanje obrada prije izvoza.

Provjera po komadu, prema stvarnom presjeku

Svaki komad može se otvoriti u 3D-u s ucrtanim obradama i popisom pozicija mjerenih od strane s koje ulazi u stroj. Profil se učini prozirnim i vidi se presjek, pa je jasno gdje alat zapravo ide. Program pritom provjerava odnos obrade i stijenke: javlja kad obrada probija stijenku, kad je stijenka pretanka, kad alat kroz dvije stijenke ulazi u susjednu komoru i kad upisana točka uopće nije u profilu.

3D po komadu: Pojedini profil s obradama, grupiran po skupinama poput armiranja i drenaže.
Presjek: Prozirni profil s vidljivim presjekom i kotama obrada.
Provjera stijenke: Upozorenje na tanku stijenku, greška kad alat uđe u susjednu komoru.
Obrade bez mjesta: Popis obrada kojima u presjeku nema mjesta ili im pozicija nije spremljena.

Izvoz i povratna informacija

Izvoz nosi ono što stroj i pogon trebaju: šifru i naziv profila, sustav, boju, duljinu, kutove reza, oznaku kolica i pretinca, broj radnog naloga i pozicije, oznaku okvira te podatke o armaturi i operacijama. Dnevni redoslijed izvoza vodi se automatski. Kod strojeva koji vraćaju podatke o izvršenom, povratna se poruka može učitati natrag.

MOGUĆNOSTI / 01—06

Što modul pokriva.

Pravila umjesto ručnog rada

Obrade se opisuju na razini sustava i profila i dalje se primjenjuju same.

Geometrije i predlošci

Oblici i skupovi obrada koji se opisuju jednom i pozivaju po potrebi.

Provjera kolizija

Pravila koja hvataju obrade koje se preklapaju, prije nego što materijal ode na stroj.

Provjera stijenke

Program javlja kad obrada probija stijenku, kad je pretanka ili kad alat uđe u susjednu komoru.

2D pregled s mjerenjem

Obrade ucrtane na stvarnom dijelu, s tablicom operacija i mjerenjem od ruba.

Sedam tipova strojeva

Pila, obradni centar, razrezno-obradni centar, pila za letvice, armatura, okivanje i varilica.

Izvoz s podacima pogona

Profil, duljina, kutovi, kolica i pretinci, broj RN-a i pozicije, armatura i operacije.

Granice, bez uljepšavanja

Izlaz ovisi o postprocesoru za vaš model stroja — format nije univerzalan i postprocesor je zaseban posao po stroju. Provjera kolizija radi prema pravilima koja su unesena; ne pogađa ono što nije opisano. Povratna informacija sa stroja moguća je samo kod strojeva koji je uopće šalju. CNC modul je zaseban dodatak i ovisi o licenci.
